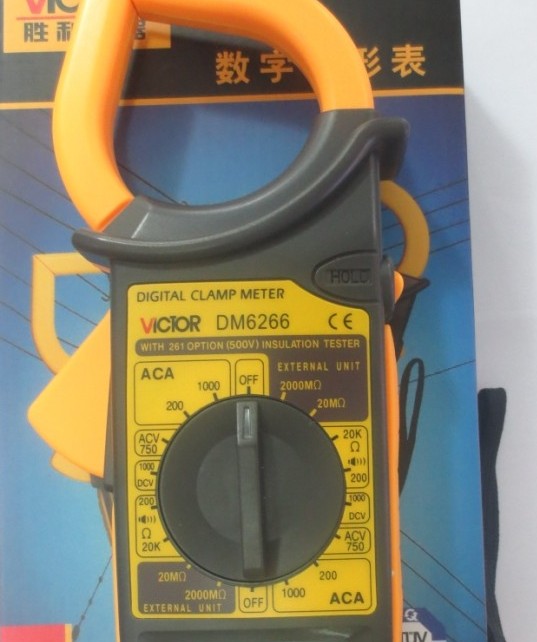

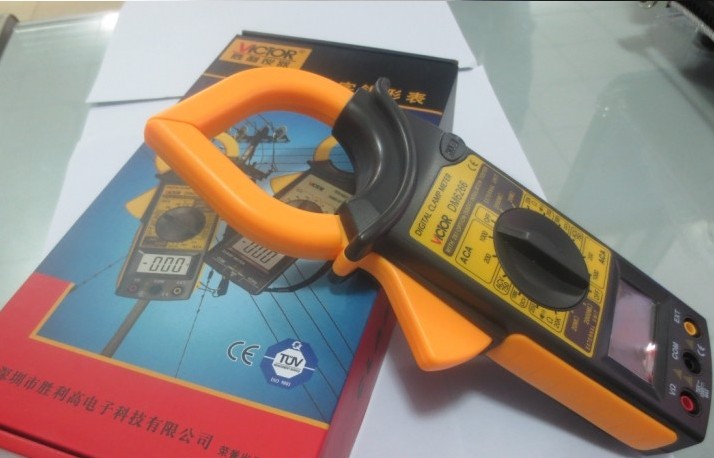

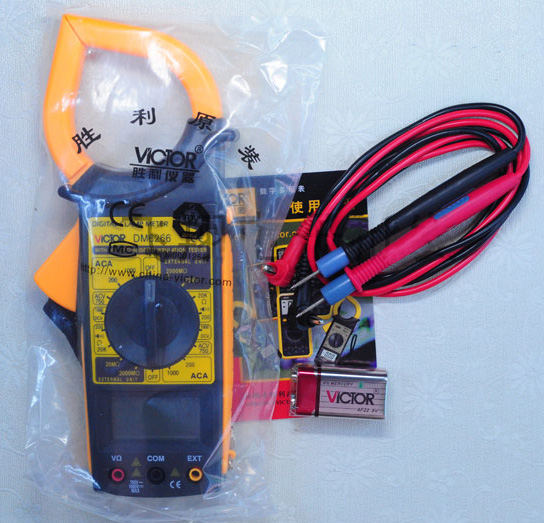

勝利萬能表 DM6266 鉗形萬用表 交直流鉗表 液晶數字顯示

萬能表介紹
萬用表的結構。萬用表由表頭、測量電路及轉換開關等三個主要部分組成。
（1）表頭：它是一只高靈敏度的磁電式直流電流表，萬用表的主要性能指標基本上取決于表頭的性能。表頭的靈敏度是指表頭指針滿刻度偏轉時流過表頭的直流電流值，這個值越小，表頭的靈敏度愈高。測電壓時的內阻越大，其性能就越好。表頭上有四條刻度線，它們的功能如下：第一條（從上到下）標有R或Ω，指示的是電阻值，轉換開關在歐姆擋時，即讀此條刻度線。第二條標有∽和VA，指示的是交、直流電壓和直流電流值，當轉換開關在交、直流電壓或直流電流擋，量程在除交流10V以外的其它位置時，即讀此條刻度線。第三條標有10V，指示的是10V的交流電壓值，當轉換開關在交、直流電壓擋，量程在交流10V時，即讀此條刻度線。第四條標有dB，指示的是音頻電平。
（2）測量線路：測量線路是用來把各種被測量轉換到適合表頭測量的微小直流電流的電路，它由電阻、半導體元件及電池組成 　　它能將各種不同的被測量（如電流、電壓、電阻等）、不同的量程，經過一系列的處理（如整流、分流、分壓等）統一變成一定量限的微小直流電流送入表頭進行測量。
（3）轉換開關：其作用是用來選擇各種不同的測量線路，以滿足不同種類和不同量程的測量要求。轉換開關一般有兩個，分別標有不同的檔位和量程。

交直流萬能表上符號的含義
∽ 表示交直流
V－2.5KV 4000Ω/V 表示對于交流電壓及2.5KV的直流電壓擋，其靈敏度為4000Ω/V
A－V－Ω 表示可測量電流、電壓及電阻
45－65－1000Hz 表示使用頻率范圍為1000 Hz以下，標準工頻范圍為45－65Hz
2000Ω/V DC 表示直流擋的靈敏度為2000Ω/V
另外，鉗表和搖表盤上的符號與上述符號相似

萬能表的使用
一、電壓的測量

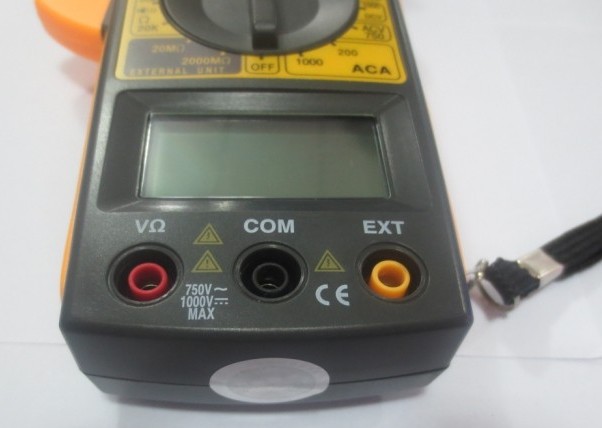

　　1、直流電壓的測量，如電池、隨身聽電源等。首先將黑表筆插進“com”孔，紅表筆插進“V Ω ”。把旋鈕選到比估計值大的量程（注意：表盤上的數值均為最大量程，“V－”表示直流電壓檔，“V～”表示交流電壓檔，“A”是電流檔），接著把表筆接電源或電池兩端；保持接觸穩定。數值可以直接從顯示屏上讀取，若顯示為“1.”，則表明量程太小，那么就要加大量程后再測量。如果在數值左邊出現“-”，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。
    2、交流電壓的測量。表筆插孔與直流電壓的測量一樣，不過應該將旋鈕打到交流檔“V～”處所需的量程即可。交流電壓無正負之分，測量方法跟前面相同。無論測交流還是直流電壓，都要注意人身安全，不要隨便用手觸摸表筆的金屬部分。
二、電流的測量
　　1、直流電流的測量。先將黑表筆插入“COM”孔。若測量大于200mA的電流，則要將紅表筆插入“10A”插孔并將旋鈕打到直流“10A”檔；若測量小于200mA的電流，則將紅表筆插入 “200mA”插孔，將旋鈕打到直流200mA以內的合適量程。調整好后，就可以測量了。將萬用表串進電路中，保持穩定，即可讀數。若顯示為“1.”，那么就要加大量程；如果在數值左邊出現“-”，則表明電流從黑表筆流進萬用表。
    2.交流電流的測量。測量方法與直流電相同，不過檔位應該打到交流檔位，切記：電流測量完畢后應將紅筆插回“VΩ”孔，否則直接測電壓會燒機。
三、電阻的測量
　　將表筆插進“COM”和“VΩ”孔中，把旋鈕打旋到“Ω”中所需的量程，用表筆接在電阻兩端金屬部位，測量中可以用手接觸電阻，但不要把手同時接觸電阻兩端，這樣會影響測量精確度的－－人體是電阻很大但是有限大的導體。讀數時，要保持表筆和電阻有良好的接觸；注意單位：在“200”檔時單位是“Ω”，在“2K”到“200K“檔時單位為 “KΩ ”，“2M”以上的單位是“MΩ”。
