常新時控開關 CX-TGK01微電腦時間控制開關 220V

CX-TGK01型微電腦時間控制開關

1、更強大的倒計時（延時關機）功能：最長可設定23小時59分，最短為1分鐘，任意設定。該項功能如用于電動車電瓶限時充電控制，一次設定長期有效，一鍵操作，男女老少都會。

2、鍵盤鎖定功能：一經鎖定，所有按鍵全部失效，有效防止非使用人員去誤操作而影響正常使用。

3、任意循環功能：“國內首創，突破程序組的限制”。設定一個開的時間和關的時間（如:設定開20分鐘，關10分鐘，然后就按此時間重復循環工作，當然開關時間可以由自己任意設定）。

4、更加節電的待機電路：采用德國先進的微功耗待機電路（待機耗電≤0.1W—也就是一年用電0.1W*24小時*365天=876W=0.876度電*0.56元=0.49元/年），取代傳統的穩壓二極管待機電路（傳統電路功耗大，容易擊穿），使產品的適用電壓范圍更寬（可在150V～280V之間正常工作），產品性能更穩定、更可靠。

5、更好的抗干擾能力：采用臺灣進口高抗干擾CPU芯片，能有效承受高頻電磁輻射或≥10KV的靜電放電干擾，使之能在各種干擾惡劣環境中工作。

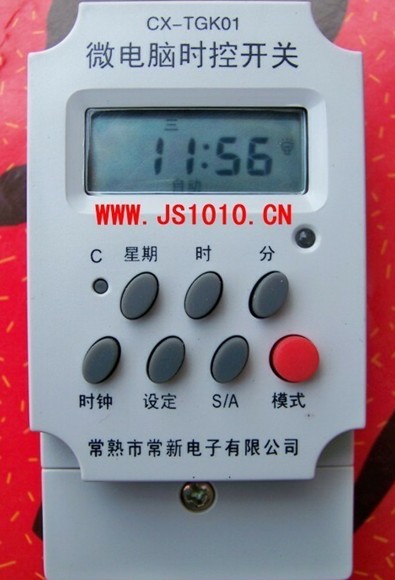

使用說明

1、開機15秒后無操作自動上鎖。
只有連續按“開鎖”鍵四次a消失，各鍵才有效，上鎖后屏幕左下角顯示a，各鍵操作無效。

2、在設定控制時間時，如想取消已設定的時間：
可按“開鎖”鍵消除已設定的時間，時間顯示為“——:——”。再按一次“開鎖”鍵恢復原來設定的時間。

3、校正星期和時間
先按“開鎖”鍵四次a消失，按“星期”鍵將星期調整為當時日期（星期），調整好日期（星期）后，再按“時”、“分”鍵將時鐘調整為當日的北京標準時間。

4、設定星期：先開鎖，再按“高定”鍵，屏幕左下角顯示為“1ON”,時間顯示為“——:——”，再按“星期”鍵，初始值全部打開，顯示：一、二、三、四、五、六、日
　　再按一次“星期”鍵數值變化為“一”；

　　再按一次為：“二”；……直到出現“日”；

　　再按一次為：一、二、三、四、五；

　　再按一次為：六、日；

　　再按一次為：一、三、五；

　　再按一次為：二、四、六；

　　再按一次為：一、二、三；

　　再按一次為：四、五、六；

　　再按一次則回到初始狀態的全部日期。

5、設定時間：按“時”鍵一次嗇一小時，按“分”鍵一次嗇一分鐘，設置分鐘數值時，秒數值回零。24小時制，進行滾動設置。

6、接線方法及尺寸

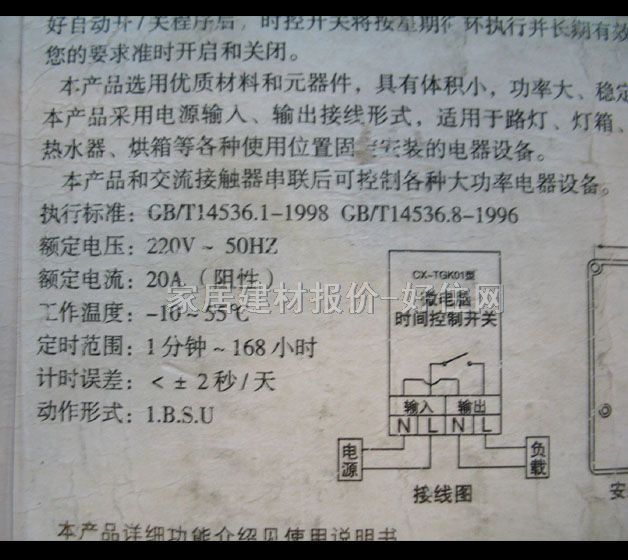

　　接線方式以及外型尺寸：如（圖2）所示。
　　擴容方式：可通過控制交流接觸器增加擴容。
